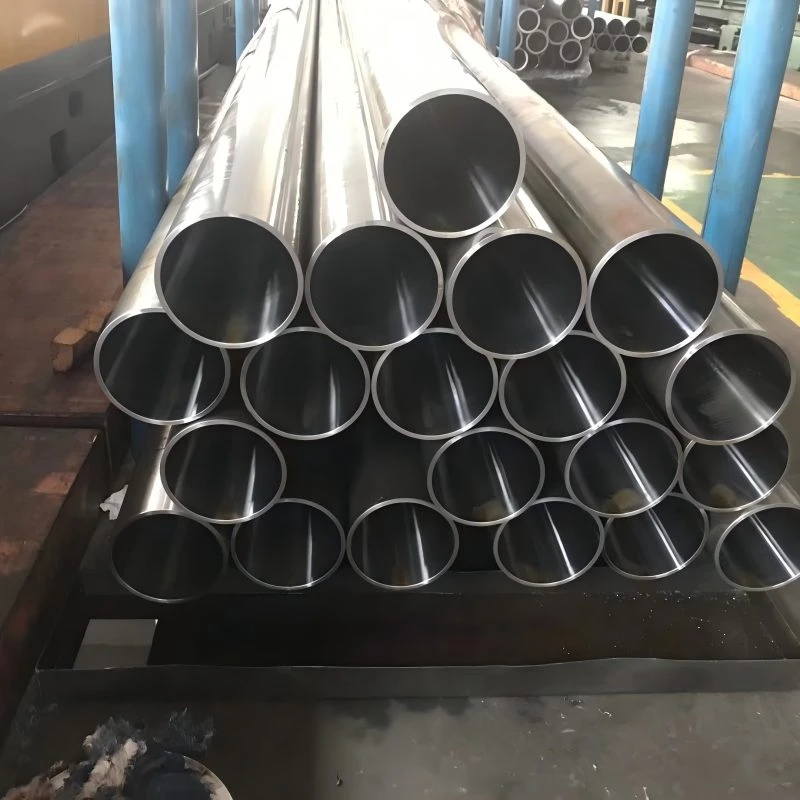

Din2391 St52 Srb Silindr Pibell
Mae Pibell Silindr SRB DIN2391 ST52 yn diwb hogi manwl uchel wedi'i beiriannu'n benodol ar gyfer cymwysiadau silindr hydrolig, sy'n cynnig priodweddau mecanyddol rhagorol, cywirdeb dimensiwn, a gorffeniad wyneb uwch. Wedi'i gynhyrchu yn unol â safon DIN 2391, mae'r tiwb hwn yn gwarantu perfformiad cyson o dan amodau pwysau uchel ac amgylcheddau gweithredol heriol.
Disgrifiad
Mae Pibell Silindr SRB DIN2391 ST52 yn diwb hogi manwl uchel wedi'i beiriannu'n benodol ar gyfer cymwysiadau silindr hydrolig, sy'n cynnig priodweddau mecanyddol rhagorol, cywirdeb dimensiwn, a gorffeniad wyneb uwch. Wedi'i gynhyrchu yn unol â safon DIN 2391, mae'r tiwb hwn yn gwarantu perfformiad cyson o dan amodau pwysau uchel ac amgylcheddau gweithredol heriol.
Mae'r deunydd sylfaen ST52 (sydd hefyd wedi'i ddynodi'n E355) yn ddur adeileddol di-aloi sy'n adnabyddus am ei gryfder cytbwys a'i ffurfadwyedd. Mae ei gyfansoddiad cemegol yn cynnwys lefelau rheoledig o garbon (Llai na neu'n hafal i 0.22%), silicon (Llai na neu'n hafal i 0.55%), a manganîs (Llai na neu'n hafal i 1.6%), ynghyd â ffosfforws cyfyngedig a sylffwr (Llai na neu'n hafal i 0.025% yr un), gan sicrhau weldadwyedd da a gwrthiant i dorri asgwrn brau. Mae'r bibell yn cael ei danfon mewn cyflwr BK+S-wedi'i thynnu'n oer a lleddfu straen-sy'n gwella ei phriodweddau mecanyddol. Mae hyn yn arwain at gryfder tynnol lleiaf (Rm) o 600 MPa, cryfder cynnyrch (ReH) o 520 MPa, ac elongation (A5) o 14% o leiaf, gan ddarparu cyfanrwydd strwythurol uchel a gwrthsefyll blinder.
Mae'r tiwb yn cael ei brosesu SRB (Skived a Roller Burnished), gweithrediad peiriannu manwl dau-gam sy'n sicrhau arwyneb mewnol eithriadol o llyfn gyda gwerth garwedd rhwng Ra 0.1-0.4 μm. Mae'r gorffeniad mân iawn hwn yn lleihau ffrithiant, yn lleihau traul ar seliau a phistonau, ac yn gwella effeithlonrwydd a bywyd gwasanaeth systemau hydrolig yn sylweddol.
Mae cydymffurfiad dimensiwn yn cael ei gynnal yn llym gyda goddefgarwch diamedr mewnol o H8, diamedrau allanol yn amrywio o 40 mm i 480 mm, a hyd safonol hyd at 12 metr. Mae uniondeb yn cael ei reoli o fewn 0.5-1 mm y metr. Defnyddir y tiwbiau hyn yn eang mewn silindrau hydrolig ar gyfer peiriannau adeiladu, offer trin deunyddiau, peiriannau mowldio chwistrellu, a systemau awtomeiddio diwydiannol lle mae dibynadwyedd a manwl gywirdeb yn hanfodol.
I grynhoi, mae pibell silindr DIN2391 ST52 SRB yn cyfuno priodweddau deunydd uwch, geometreg fanwl gywir, a gorffeniad wyneb uwch i fodloni gofynion llym cymwysiadau hydrolig modern.
1. Cyfansoddiad Cemegol
|
Gradd dur |
Cyfansoddiad cemegol % |
||||||||
|
C |
Si |
Mn |
P |
S |
Cr |
Ni |
V |
AI |
|
|
Llai na neu'n hafal i |
Yn fwy na neu'n hafal i |
||||||||
|
C20 |
0.17-0.24 |
0.17-0.37 |
0.15-0.65 |
0.035 |
0.025 |
0.250 |
0.250 |
/ |
/ |
|
CK45 |
0.42-0.5 |
0.17-0.37 |
0.5-0.8 |
0.025 |
0.025 |
0.250 |
0.300 |
/ |
/ |
|
Q355B |
Llai na neu'n hafal i 0.2 |
Llai na neu'n hafal i 0.5 |
1.0-1.6 |
0.030 |
0.030 |
0.030 |
0.250 |
0.080 |
0.015 |
|
Q355D |
Llai na neu'n hafal i 0.2 |
Llai na neu'n hafal i 0.5 |
1.0-1.6 |
0.030 |
0.025 |
0.250 |
0.250 |
0.150 |
/ |
|
E355(ST52) |
Llai na neu'n hafal i 0.22 |
Llai na neu'n hafal i 0.55 |
Llai na neu'n hafal i 1.6 |
0.025 |
0.025 |
0.250 |
0.250 |
/ |
/ |
|
SAE1026 |
0.22-0.28 |
0.15-0.35 |
0.6-0.9 |
0.040 |
0.050 |
/ |
/ |
/ |
/ |
|
4130 |
0.28-0.33 |
0.15-0.35 |
0.4-0.6 |
0.040 |
0.040 |
0.80-1.10 |
/ |
/ |
/ |
|
4140 |
0.36-0.43 |
0.15-0.35 |
0.705-1.0 |
0.040 |
0.040 |
0.80-1.10 |
/ |
/ |
/ |
2.Mecanyddol Eiddo:
|
Amod danfon |
Wedi gorffen oer (caled)(BK) |
Wedi'i dynnu'n oer a straen wedi'i leddfu-(BK+S) |
|||
|
Gradd dur |
Rm MPa |
Elongation A5% |
Rm MPa |
ReH Mpa |
Elongation A5% |
|
C20 |
Yn fwy na neu'n hafal i 550 |
Yn fwy na neu'n hafal i 5 |
Yn fwy na neu'n hafal i 520 |
Yn fwy na neu'n hafal i 375 |
Yn fwy na neu'n hafal i 15 |
|
CK45 |
Yn fwy na neu'n hafal i 645 |
Yn fwy na neu'n hafal i 5 |
Mwy na neu'n hafal i 600 |
Yn fwy na neu'n hafal i 520 |
Yn fwy na neu'n hafal i 10 |
|
Q355B |
Yn fwy na neu'n hafal i 640 |
Yn fwy na neu'n hafal i 5 |
Mwy na neu'n hafal i 600 |
Yn fwy na neu'n hafal i 520 |
Yn fwy na neu'n hafal i 14 |
|
Q355D |
Yn fwy na neu'n hafal i 640 |
Yn fwy na neu'n hafal i 5 |
Mwy na neu'n hafal i 600 |
Yn fwy na neu'n hafal i 520 |
Yn fwy na neu'n hafal i 14 |
|
E355(ST52) |
Yn fwy na neu'n hafal i 640 |
Yn fwy na neu'n hafal i 5 |
Mwy na neu'n hafal i 600 |
Yn fwy na neu'n hafal i 520 |
Yn fwy na neu'n hafal i 14 |
|
SAE1026 |
Yn fwy na neu'n hafal i 640 |
Yn fwy na neu'n hafal i 5 |
Mwy na neu'n hafal i 600 |
Yn fwy na neu'n hafal i 520 |
Yn fwy na neu'n hafal i 15 |
3. Goddefgarwch:
|
Goddefgarwch |
Goddefiad ID |
Goddef trwch wal |
||||
| Maint yr ID | H8 | H9 | H10 |
<120mm(O.D) Yn fwy na neu'n hafal i 120mm hyd at 210mm >210mm |
±5% ±7.5% ±10% |
|
|
30 |
0.033 |
0.052 |
0.084 |
|||
|
>30-50 |
0.039 |
0.062 |
0.1 |
|||
|
>50-80 |
0.046 |
0.074 |
0.12 |
|||
|
>80-120 |
0.054 |
0.087 |
0.14 |
|||
|
>120-180 |
0.063 |
0.1 |
0.16 |
|||
|
>180-250 |
0.072 |
0.115 |
0.185 |
|||
|
>250-315 |
0.081 |
0.13 |
0.21 |
|||
|
>315-400 |
0.089 |
0.14 |
0.23 |
|||
Ffurflen 4.Processing
|
Ffurflen brosesu |
I.Dmm |
Hyd |
Syth |
ID goddefgarwch |
Garwedd ID (RA) |
|
Honed |
40-500 |
Llai na neu'n hafal i 12M |
0.5-1/1000 |
H8-H9 |
0.4-0.8wm |
|
SRB |
50-250 |
Llai na neu'n hafal i 12M |
0.5-1/1000 |
H8 |
0.1-0.4wm |
